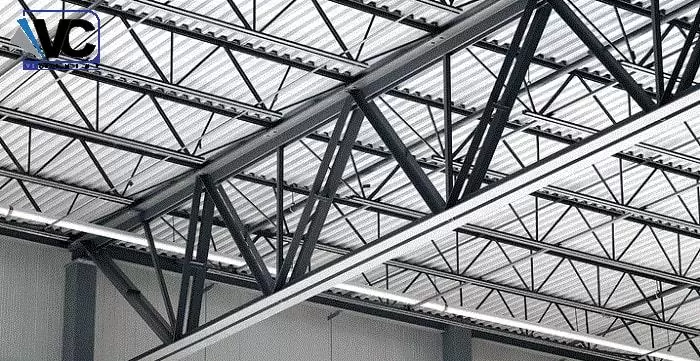

خرپا چیست ؟
خرپا یک سازه هندسی مشبک است که از اتصال اعضای مستقیم (معمولاً به شکل مثلث) ساخته میشود و برای تحمل و توزیع بارهای فشاری و کششی طراحی شده است.
ساختار خرپا به گونهای است که نیروهای وارد شده را از طریق اعضای خود به صورت مؤثر به تکیهگاهها منتقل میکند، بدون اینکه تغییر شکل زیادی در آن ایجاد شود.
به زبان سادهتر:
خرپا مثل یک اسکلت سبک و قوی عمل میکند که با استفاده از اشکال مثلثی، باعث افزایش استحکام، کاهش مصرف مصالح و بهینهسازی باربری در سازه میشود.
ویژگیهای کلیدی خرپا:
- طراحی مثلثی باعث پایداری بیشتر آن میشود.
- از مصالحی مثل فولاد، چوب، بتن یا ترکیبی از آنها ساخته میشود.
- معمولاً در سقفها، پلها، سولهها و سازههای سبک یا وسیع استفاده میشود.
ویدیو اجرایی از خرپا
انواع خرپا

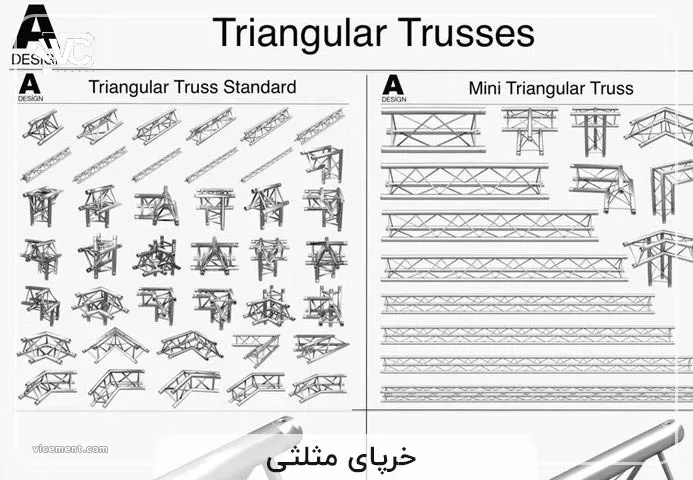

۱. خرپای مثلثی (Simple Triangle Truss)
خرپای مثلثی سادهترین و رایجترین نوع خرپا است که از چند مثلث متصل به هم تشکیل می شود.
۲. خرپای پرات (Pratt Truss)
در این خرپا اعضای مورب به سمت پایین و مرکز متمایلاند و برای تحمل نیروهای کششی طراحی شدهاند. اعضای عمودی بار فشاری را منتقل میکنند.
۳. خرپای هاو (Howe Truss)
تقریباً عکس خرپای پرات است؛ اعضای مورب نیروی فشاری را تحمل میکنند و اعضای عمودی کششی هستند.
۴. خرپای وارن (Warren Truss)
خرپای وارن از مثلثهای متساویالاضلاع تشکیل شده و بهدلیل توزیع یکنواخت تنش، نیازی به اعضای عمودی ندارد. ساده و اقتصادی است.
۵. خرپای فینک (Fink Truss)
خرپای فینک دارای طرحی زیگزاگی با خطوط مورب است که بار را بهطور کارآمد توزیع میکند.
۶. خرپای کمانی (Arch Truss)
با ظاهر منحنی شکل، برای مقاومت بیشتر در برابر نیروهای خمشی ساخته میشود. زیبایی بصری بالایی نیز دارد.
۷. خرپای تخت (Flat Truss)
تمامی اعضا در یک سطح افقی قرار دارند. طراحی آن ساده و برای تحمل بارهای افقی مناسب است.
۸. خرپای قیچیای (Scissor Truss)
دارای اعضای موربی است که بهصورت متقاطع در وسط به هم میرسند و شکل قیچی ایجاد میکنند. فضای داخلی بیشتری در سقف فراهم میکند.
۹. خرپای دندانه ارهای (Sawtooth Truss)
دارای الگوی ناهموار و زاویهدار است که نورگیری و تهویه را در داخل سالنها آسانتر میکند.

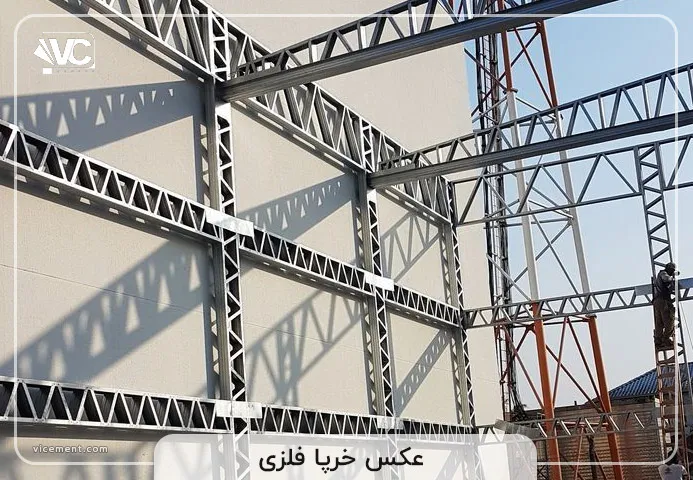

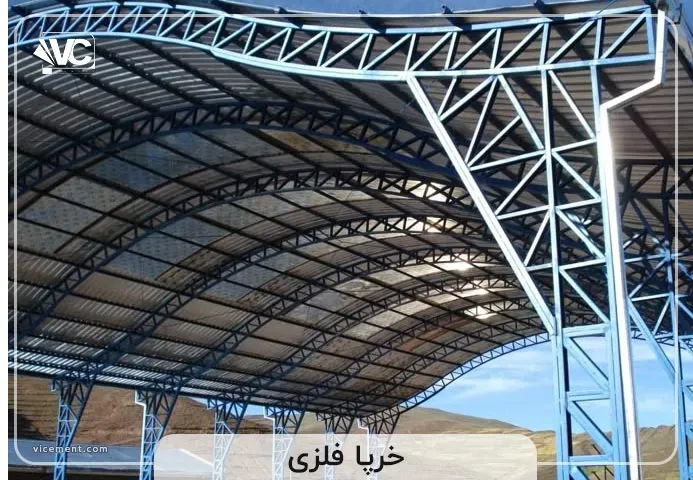

عکس خرپا فلزی
انواع خرپا از نظر ابعاد
خرپاها بر اساس ابعاد به سه دسته اصلی تقسیم میشوند:
۱. خرپای دوبعدی (Planar Truss):
تمام اعضا روی یک صفحه تخت قرار دارند. معمولاً برای سقف ساختمانهای صنعتی، سالنهای ورزشی، پلهای ساده با دهانه متوسط و سازههایی با باربری در یک جهت استفاده میشوند.
۲. خرپای سهبعدی (Space Truss):
اعضا در فضای سهبعدی گسترده شدهاند. کاربرد آن در سازههای فضایی مثل سقف استادیومها، برجهای مخابراتی، دکلهای برق و سکوهای نفتی است.
۳. خرپای چندگانه (Multiple Truss):
ترکیبی از چند خرپای ساده یا پیچیده است که برای پوشش دهانههای بسیار بزرگ یا سازههای پیچیده به کار میرود.
چرا خرپا انتخاب اول مهندسان در طراحی سازه است؟
در دنیای مهندسی ساختمان، به ویژه در طراحی سازههای پیچیده و مقاوم، خرپا به عنوان یک ساختار مؤثر و پرکاربرد شناخته میشود.
استفاده از خرپا در سازهها به مهندسان این امکان را میدهد که بارها و نیروها را به طور یکنواخت و متعادل توزیع کرده و از استحکام و پایداری سازه اطمینان حاصل کنند.این ویژگیها باعث میشود که خرپا یکی از انتخابهای اصلی در پروژههای مختلف ساختمانی، صنعتی و پلسازی باشد.
کاربرد خرپا در ساختمان سازی
۱. خرپای مثلثی (Simple Triangle Truss)
ویژگی: ساختار پایهای و بسیار پایدار که از چند مثلث متصل ساخته میشود.
کاربرد:
- سقف سولهها
- سقف خانههای ویلایی
- سازههای سبک با دهانههای کوتاه و متوسط
۲. خرپای پرات (Pratt Truss)
ویژگی: اعضای مورب به سمت مرکز و پایین هستند؛ عملکرد عالی در تحمل کشش.
کاربرد:
- پلهای جادهای و ریلی
- اسکلت فلزی انبارها
- دهانههای متوسط با بارگذاری یکنواخت
۳. خرپای هاو (Howe Truss)
ویژگی: برخلاف پرات، اعضای مورب بار فشاری و اعضای عمودی کششی را تحمل میکنند.
کاربرد:
- پلهای فولادی با دهانه متوسط
- سازههایی با تمرکز بار در نقاط مشخص
- خطوط راهآهن
۴. خرپای وارن (Warren Truss)
ویژگی: ترکیب مثلثهای مساوی بدون عضو عمودی؛ توزیع متقارن نیروها.
کاربرد:
- پلها و دهانههای بزرگ
- سقفهای صنعتی
- ساختمانهای موقتی
۵. خرپای فینک (Fink Truss)
ویژگی: حالت زیگزاگ دارد و بار را از وسط به دو طرف انتقال میدهد.
کاربرد:
- سقف ویلاها
- سالنهای بزرگ
- دهانههای بزرگ با شیب زیاد
۶. خرپای کمانی (Arch Truss)
ویژگی: شبیه قوس طراحی شده؛ جلوه زیبایی دارد و قدرت باربری بالا.
کاربرد:
- پلهای کمانی
- سالنهای ورزشی و آمفیتئاترها
- بناهای معماری خاص
۷. خرپای تخت (Flat Truss)
ویژگی: تمام اعضا در یک سطح افقی قرار دارند؛ ساده و مناسب بارهای عمودی.
کاربرد:
- سقفهای صاف
- دهانههای کوتاه تا متوسط
- پارکینگهای سرباز و سایهبانها
۸. خرپای قیچیای (Scissor Truss)
ویژگی: اعضای مورب به صورت متقاطع در وسط به هم میرسند و سقف را بلندتر میکنند.
کاربرد:
- سقفهای شیروانی با فضای داخلی باز
- سالنهای نمایش و عبادت
- خانههای دوبلکس و سقفهای خاص
۹. خرپای دندانه ارهای (Sawtooth Truss)
ویژگی: با طراحی زاویهدار امکان ورود نور طبیعی و تهویه فراهم میشود.
کاربرد:
-
- کارخانهها و کارگاههای تولیدی
- سولههایی با نیاز به نورگیر سقفی
- فضاهای صنعتی با تهویه طبیعی
مزایای خرپا
| ردیف | مزیت خرپا | توضیح |
|---|---|---|
| ۱ | استحکام بالا | ساختار مثلثی خرپا باعث میشود نیروها بهصورت یکنواخت در اعضا توزیع شده و خرپا توان تحمل بارهای سنگین را داشته باشد. |
| ۲ | کاهش مصرف مصالح | طراحی بهینه خرپا باعث میشود با کمترین حجم از مصالح، بیشترین مقاومت ایجاد شود که این موضوع موجب صرفهجویی در هزینهها نیز میشود. |
| ۳ | پوشش دهانههای بزرگ | خرپاها میتوانند فواصل طولانی را بدون نیاز به ستون میانی پوشش دهند؛ مناسب برای سالنهای بزرگ، انبارها و استادیومها. |
| ۴ | نصب سریع و آسان | بیشتر خرپاها بهصورت پیشساخته تولید میشوند و در محل بهسرعت نصب میگردند، در نتیجه زمان اجرای پروژه کاهش مییابد. |
| ۵ | مقاومت در برابر زلزله | توزیع متعادل نیرو و انعطاف خرپاها موجب میشود انرژی لرزهای در کل سازه پخش شود و از تمرکز تنش در یک نقطه جلوگیری شود. |
سازه خرپایی چیست ؟
در این قسمت شما را با چندین سازه خرپایی پرکاربرد آشنا میکنیم:

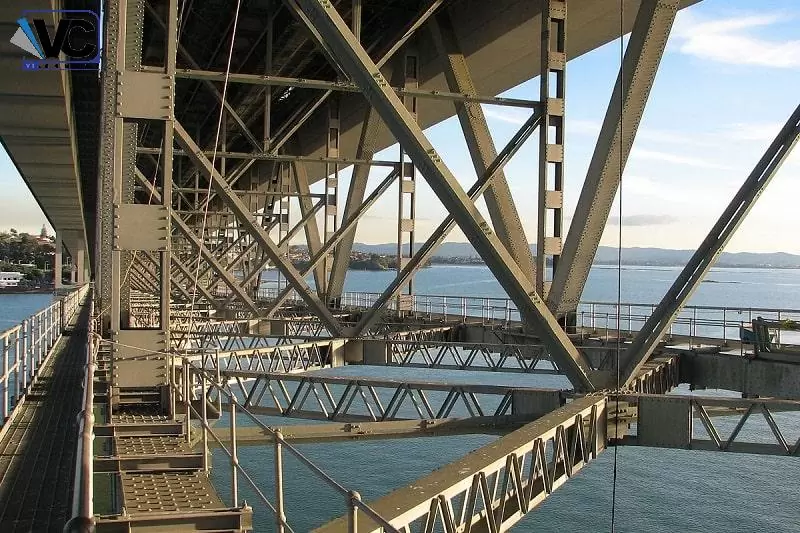

پل خرپایی چیست ؟
شاید یکی از متداولترین تصویری که از سازه خرپایی در ذهن همه ما به جای مانده است، توالی منظم، زیبا و مثلثی شکل آن در پلهای قدیمی و حتی مدرن است. در بسیاری از مناطق روستایی، شهرهای کوچک، نقاط عملیاتی و … که به صورت کلی، قصد ساخت و ساز سریع یک پل مقاوم را داشته باشیم، میتوانیم از این سازه استفاده کنیم. در ساخت پل، بیشتر از خرپای نوع پرات و وارن استفاده میشود.

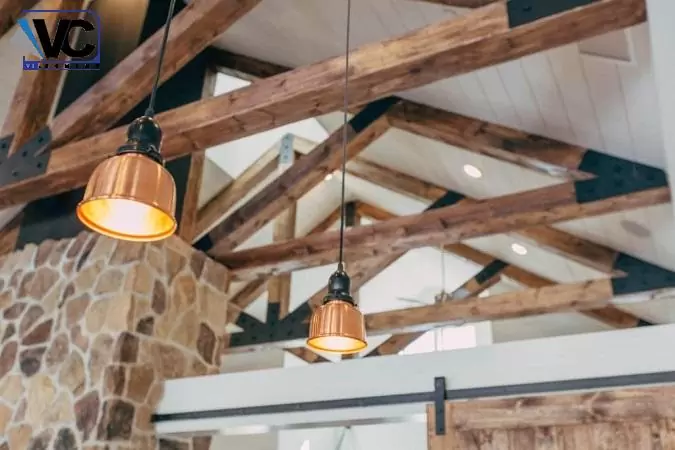

سقف خرپایی چیست ؟
یکی از مزایایی که برای خرپا بر شمردیم، قابلیت تحمل بار بالا، در عین وزن کم آن است. همین ویژگی موجب شده است تا از انواع خرپا در صنعت ساختمان به خصوص برای ساخت سقف استفاده شود. به خصوص در سالنهای ورزشی، ترمینالها و فرودگاهها، اماکن عمومی مانند: ورزشگاهها، رستورانها و … که نمیتوان از ستونهای قطور و متعدد در بخش میانی سقف استفاده کرد، استفاده از سقفهای خرپایی امری متداول است.
جهت زیبایی بیشتر، میتوان سقفهای خرپایی را با استفاده از سقف کاذب سمنت برد یا مصالحی مانند: چوب پلاست، ورق سیمانی، انواع سرامیک، پنل گچی و … پوشاند. خرپا قوسی، یکی از متداولترین نوع این سازه برای ساخت سقف است.
خرپا سقف شیروانی؟
خرپا سقف شیروانی یکی از رایجترین نوع سقف بوده که در بناهای بسیاری کاربرد دارد. این سازه در شهرهایی با آب و هوای مرطوب و به منظور ایجاد جلوگیری از نفوذ آب و آسیب به بنا بسیار مورد توجه قرار میگیرد. همچنین در سایر شهرها با آب و هوای معتدل از اینخرپا سقف شیروانی برای ساخت اتاق استفاده میشود.
برای این که بتوان خرپا سقف شیروانی را به بهترین شکل پوشاند باید از محصولی متفاوت و مستحکم در عین برخورداری از وزنی نسبتا سبک استفاده نمود؛ سقف شیروانی سمنت برد گزینهای مناسب برای پوشاندن خرپا سقف شیروانی بوده که به بهترین شکل ممکن برروی این سازه نصب خواهد شد و از نفوذ هرگونه آب یا آسیب به دلیل عو.امل فیزیکی- محیطی به بنا جلوگیری خواهد کرد.
سمنت برد چیست و چرا برای پوشش خرپای سقف شیروانی مناسب است؟
فایبرسمنت برد (Cement Board) یک مصالح ساختمانی پیشساخته و مقاوم است که از ترکیب سیمان، الیاف سلولزی و مواد افزودنی معدنی تولید میشود.
این صفحات به دلیل ساختار متراکم و مستحکم خود، در برابر رطوبت، حرارت، آتش، ضربه و تغییرات محیطی مقاومت بالایی دارند و به همین دلیل بهعنوان یکی از بهترین گزینهها برای پوشش سقفهای شیروانی مطرح شدهاند.
ویژگیهای کلیدی سمنت برد برای خرپای سقف شیروانی:
- ضدآب و ضد رطوبت: جلوگیری از نفوذ آب باران یا برف به داخل سازه
- مقاوم در برابر کپک و قارچ: مناسب برای مناطق مرطوب
- سبکوزن نسبت به مصالح سنتی: کاهش بار وارد بر خرپا و سازه اصلی
- نصب آسان و سریع: صرفهجویی در زمان و هزینه اجرا
- طول عمر بالا و نیاز کم به نگهداری

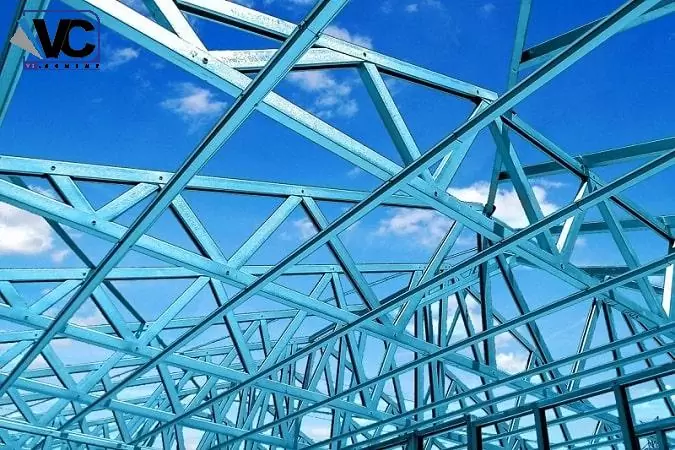

سوله خرپایی چیست؟
این روزها افراد بسیاری هزینههای گزافی برای ساخت و اجرای سولههای یو بی ام و تیر ورق متقبل میشوند؛ همچنین امکان جابجایی برای این سولهها وجود داشته و همین امر باعث کاهش تقاضا برای ساخت این سولهها شده است. در ساخت سوله خرپایی این دو عیب از میان رفته و کارفرما میتواند با به راحتترین روش ممکن اقدام به ساخت و اجرای این سازه اسکلت فلزی نماید.
علاوهبراین وزن سنگین سولههای تیر ورق از دیگر عواملی بوده که توجه تولید کننده و بهره برداران را به خود جلب نموده است؛ زیرا موجب افزایش هزینهها خواهد شد. امروزه ساخت سوله خرپایی در اوزان بسیار سبک، این مشکل را نیز حل نموده است که در نهایت منجر به کاهش هزینهها شده و کمک شایانی به کارفرما خواهد نمود.
انواع سازههای فضایی
با استفاده از خرپا پیچیده و فضایی، میتوان سازههایی کروی، مخروطی و … ساخت. امکان توالی سلسله خرپا، پیچ و تابهای متهورانه و امکان محاسبه دقیق وزن و فشار وارده به هر عضو سازه، که امروزه با استفاده از انواع نرم افزار محاسباتی سازه در صنعت ساختمان، مانند: اتوکد، سیف و … انجام میشود، دست طراحان را برای بلند پروازیهایشان باز میگذارد.
در بسیاری از نمایشگاههای بینالمللی که در سالهای اخیر برگزار شده و ایدههای طراحان خلاق در آن به نمایش گذاشته شده است، سازههای سبک و فضایی خرپایی، پای ثابت طرحهای برنده بوده است.
| ردیف | جزء خرپا | توضیح |
|---|---|---|
| ۱ | اعضای افقی (تیر بالا و پایین) | معمولاً در بالا و پایین خرپا قرار میگیرند و بارهای کششی یا فشاری افقی را تحمل میکنند. |
| ۲ | اعضای مورب | برای انتقال نیرو بین اجزای مختلف و حفظ تعادل خرپا، بهصورت زاویهدار قرار میگیرند و کشش یا فشار را کنترل میکنند. |
| ۳ | اعضای عمودی | در برخی خرپاها برای کمک به انتقال نیروهای فشاری یا پشتیبانی از نقاط خاص بهکار میروند. |
| ۴ | گرهها (نقاط اتصال) | نقاطی هستند که در آن اعضای مختلف خرپا به هم متصل میشوند. در این گرهها نیروهای داخلی منتقل میگردند. |
| ۵ | اتصالات | اتصالات ممکن است از نوع جوشی، پیچ و مهرهای یا پرچی باشند و نقش کلیدی در انسجام ساختار خرپا ایفا میکنند. |
| ۶ | دعامهها | اعضای تقویتی که برای افزایش سختی و جلوگیری از کمانش یا تغییر شکل استفاده میشوند. |
روشهای ساخت خرپا
| روش ساخت | توضیح |
|---|---|
| خرپای جوشی | اعضای فلزی خرپا با جوش به یکدیگر متصل میشوند. این روش استحکام بالایی دارد و در پروژههای صنعتی رایج است. |
| خرپای پیچ و مهرهای | اجزا از قبل ساخته شده و با پیچ و مهره در محل مونتاژ میشوند. مناسب برای سازههای موقتی و قابل جابهجایی. |
| خرپای پرچی | اعضای خرپا با پرچ به هم متصل میشوند. بیشتر در گذشته استفاده میشد اما در پروژههای خاص همچنان کاربرد دارد. |
| خرپای چوبی | در سازههای سبک مانند ویلاها و سقفهای شیروانی استفاده میشود. اتصالها به کمک میخ یا پیچ انجام میگیرد. |
| خرپای بتنی پیشساخته | در کارخانه ساخته شده و به محل پروژه منتقل میشود. اجرای سریع و کنترل کیفیت بهتر از مزایای آن است. |
مصالح مصرفی در ساخت خرپا
انتخاب مصالح در ساخت خرپا، تأثیر زیادی بر دوام، استحکام و هزینهی نهایی سازه دارد. بسته به نوع پروژه و شرایط محیطی، از مصالح مختلفی استفاده میشود که هر کدام مزایا و معایب خاص خود را دارند.
- فولاد
انتخابی پرکاربرد برای پروژههای بزرگ صنعتی. بسیار مقاوم، با توان تحمل بارهای سنگین و مناسب دهانههای بلند. اما نیازمند مراقبت در برابر زنگزدگی است. - آهن
گزینهای مقرونبهصرفه با استحکام خوب. مناسب برای پروژههای معمولی، اما در برابر رطوبت به مراقبت نیاز دارد. - چوب
سبک، اقتصادی و مناسب برای سقف ویلاها یا سازههای سبک. اما در برابر رطوبت، حشرات و آتش باید محافظت شود. - میلگرد
بیشتر در خرپاهای بتنی کاربرد دارد. مقاومت کششی بالایی دارد و در ترکیب با بتن عملکرد بسیار خوبی نشان میدهد.
در نهایت، انتخاب مصالح باید با توجه به نوع پروژه و شرایط اجرایی انجام شود تا خرپا بهترین عملکرد را ارائه دهد.
خرپا به عنوان یکی از مؤثرترین و پرکاربردترین عناصر سازهای، توانسته جایگاه ویژهای در پروژههای کوچک و بزرگ عمرانی پیدا کند.
خرید و قیمت خرپا نیز موضوع مهمی در انتخاب آن است. قیمت خرپا بسته به نوع مصالح، نوع اتصال (جوشی، پیچ و مهرهای و…) و حجم پروژه متفاوت است. به همین دلیل توصیه میشود پیش از خرید، با مشاوران تخصصی و تأمینکنندگان معتبر مشورت کرده و قیمت بهروز مصالح (مثل آهن یا میلگرد) را بررسی کنید.
اگر به دنبال یک راهکار پایدار، اقتصادی و مقاوم برای طراحیهای آینده خود هستید، خرپا میتواند انتخابی مطمئن باشد.
